项目 |
说 明 |
|
|
电源输入 |
额定电压 |
S2（单相220V级）：单相交流，220V T3（三相400V级）：三相交流，（380-480）V |
|
额定频率 |
50/60Hz ± 5% |
|
|
功率输出 |
输出电压 |
0-100%输入电压 |
|
额定输出电流 |
依型号而不同，详见标准规格 |
|
|
过载能力 |
150%额定输出电流60s，200%额定输出电流2s |
|
|
控制性能 |
控制方式 |
恒转矩V/f，二次方负载V/f，无PG矢量控制，节能模式 |
|
频率设定方式 |
外部端子（包括逻辑多段速、模拟输入、UP/DOWN 给定、高速脉冲输入（部分功率））、键盘面板、串行通信 |
|
|
命令给定方式 |
外部端子（即逻辑输入）、键盘面板、串行通信 |
|
|
频率设定精度 |
键盘面板、UP/DOWN给定：0.1Hz |
|
|
模拟给定、串行通信：10bit（0.05Hz/50Hz) |
||
|
低频转矩 |
无PG V/f控制：150%额定转矩/3Hz |
|
|
无PG矢量控制：150%额定转矩/0.5Hz |
||
|
速度控制范围 |
无PGV/f控制 1：40 |
|
|
无PG矢量控制 1：200 |
||
|
速度控制精度 |
无PGV/f控制 ±2% |
|
|
无PG矢量控制 ±0.2% |
||
|
加减速时间 |
0-3200.0秒 |
|
|
开关频率 |
1.5kHz～12kHz,可根据结温自动降低开关频率 |
|
|
自带控制电源 |
输出电压 |
10VDC±5%（1路） 24VDC±20%（1路） |
|
最大负载 |
10V：最大电流10mA，用于基准电位计 24V：最大电流100mA，用于逻辑输入口 |
|
|
模拟输入 |
数量 |
2路：AI1、AI2 |
|
类型 |
直流电压 或 直流电流 |
|
|
最大输入范围 |
AI1：0-5VDC，或0-10VDC，或0/4-20mADC AI2：0-10VDC，或PTC探头输入 |
|
|
模拟输出 |
数量 |

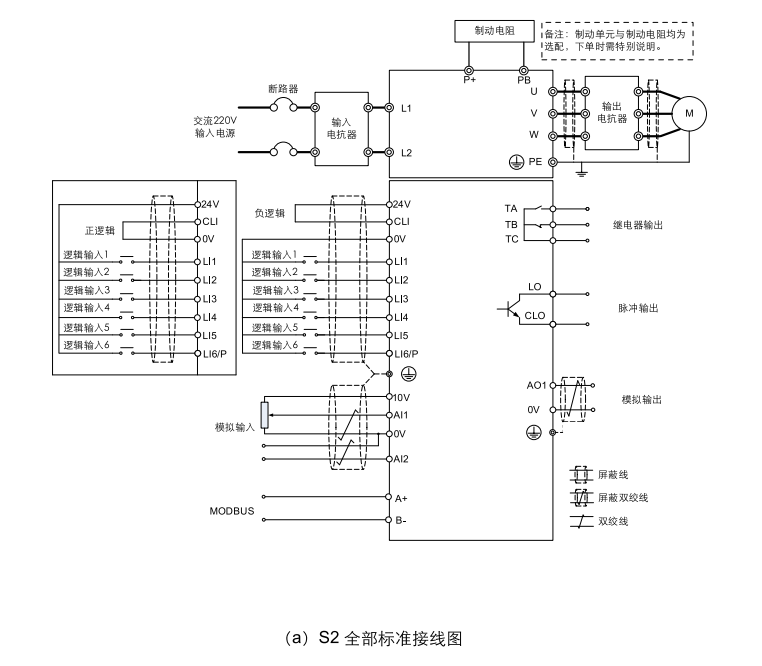

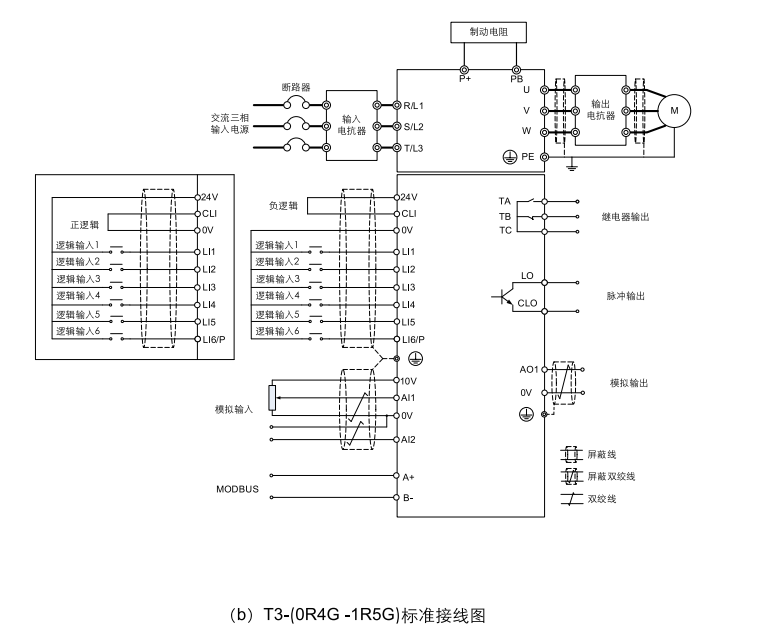

S2 全部&T3-(0R4G -1R5G)：1路，AO1； T3其他：2路，AO1、AO2 |
|
类型 |
直流电压 或 直流电流 |
|
|
最大输出范围 |
0-10VDC，或0/4-20mADC |
|
|
功能选择 |
输出频率、输出电流、速度给定、串行输出数据等多种功能 |
|
|
逻辑输入 |
LI1~LI8 |
S2 全部&T3-(0R4G -1R5G)：LI1~LI6/P； T3其他：LI1~LI8； 0-24VDC 电源 正逻辑、负逻辑可选，出厂默认为负逻辑 正转、反转、运行、故障复位、多段速等多种功能可选 |
|
强制有效输入 |
f309、f310 为强制有效输入，上电期间其配置功能一直有效 |
|
|
逻辑输出 |
LO、CLO |
逻辑输出或脉冲输出可选，出厂默认设置为逻辑输出 |
|
继电器输出 |
TA、TB、TC T1A、T1B、T1C T2A、T2B、T2C |
S2 全部&T3-(0R4G -1R5G)：TA、TB、TC； T3其他：T1A-T1B-T1C、T2A-T2B-T2C； TxA 常开，TxB 常闭，TxC 公共点 触点容量：TxA-TxC：5A@250VAC，5A@30VDC TxB-TxC：3A@250VAC，3A@30VCD 功能选择：故障、报警、设定频率到达等多种功能。 |
|
通信接口 |
硬件接口协议 |
RS-485 |
|
软件通信协议 |
Modbus |
|
|
结构 |
防护等级 |
IP20 |
|
冷却方式 |
强制风冷 |
|
|
环境 |
安装场所 |
室内 |
|
工作温度 |
-10～40ºC |
|
|
贮存温度 |
-20～60ºC |
|
|
湿度 |
95RH%以下（不得结露） |
|
|
海拔高度 |
1000m以下 |
|
