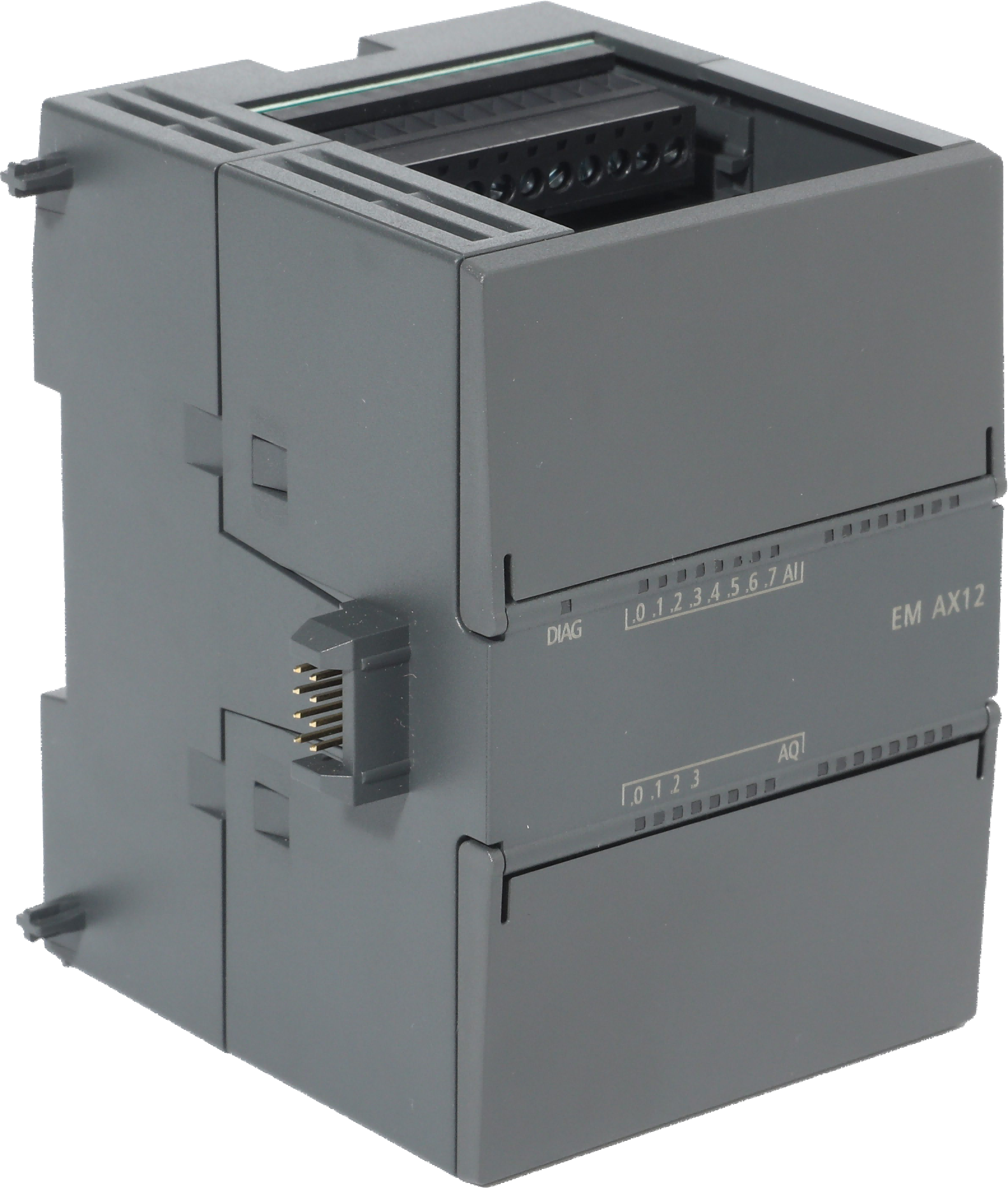

| 型号 | EM AX12 |
| 订货号 | UN 288-3AX12-0AB0 |
| 常规 | |

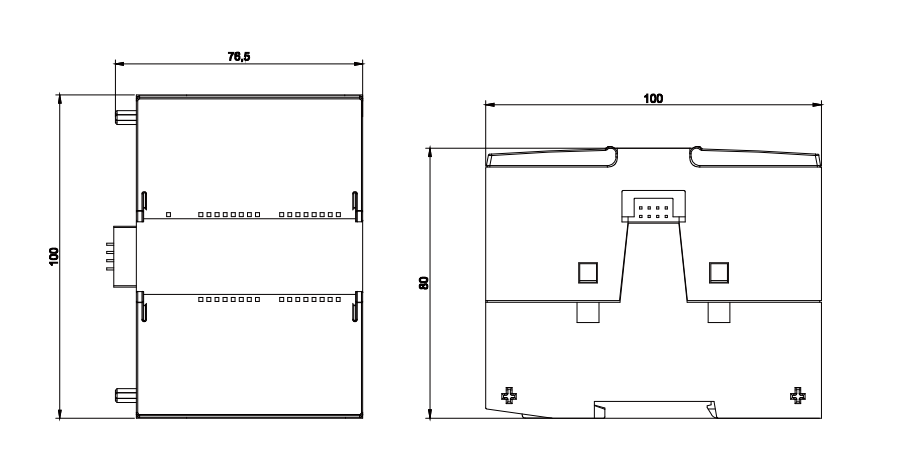

| 尺寸WxHx D(mm) | 70×100×81 |
| 功耗 | 2.0 W(空载) |
| 供电电压 | DC 20.4至28.8 V |
| 电流消耗(24V DC) | 60 mA(空载) |
| 电缆长度(最大值) | 100m,屏蔽双绞线 |
| 模拟输入 | |
| 输入路数 | 8 |
| 类型 | NTC或电压或电流：可2个选为一组 |
| 寄存器 | VW |
| 范围 | 0～10V,或0～20 mA |
| 电压/电流输入范围 | 0～27,648 |
| NTC数据范围 | -500～1500 |
| NTC传感器类型 | NTC(10K,B3950) |
| NTC温度检测范围 | -50.0℃~150.0℃ |
| NTC最大线长 | 100米 |
| 分辨率 | 11位+符号位 |
| 最大耐压/耐流 | ±30V/±30 mA |
| 隔离(现场侧与逻辑侧) | 无 |
| 精度(25℃/0～55℃) | 电压输入1%FS,电流输入1%FS,NTC:满量程1%、-40℃~60℃±0.5℃ |
| 共模抑制 | 40 dB,DC到60 Hz |
| 模拟输出 | |
| 输出路数 | 4 |
| 类型 | 电压或电流 |
| 范围 | ±10V或0～20 mA |
| 分辨率 | 电压模式：11位+符号位/电流模式：11位 |
| 满量程范围(数据字) | 电 压 ：-27,648～27,648 /电流：0～27,648 |
| 精度(25℃/0～55℃) | 满量程的±0.5%/±1.0% |
| STOP模式下的输出状态 | 上一个值或替换值(默认值为0) |
| 隔离(现场侧和逻辑侧) | 无 |
| 诊断 | |
| 上溢/下溢 | √ |
| 对地短路(仅限电压模式) | 暂无 |
| 断路(仅限电流模式) | 暂无 |
| 24V DC低压 | √ |
