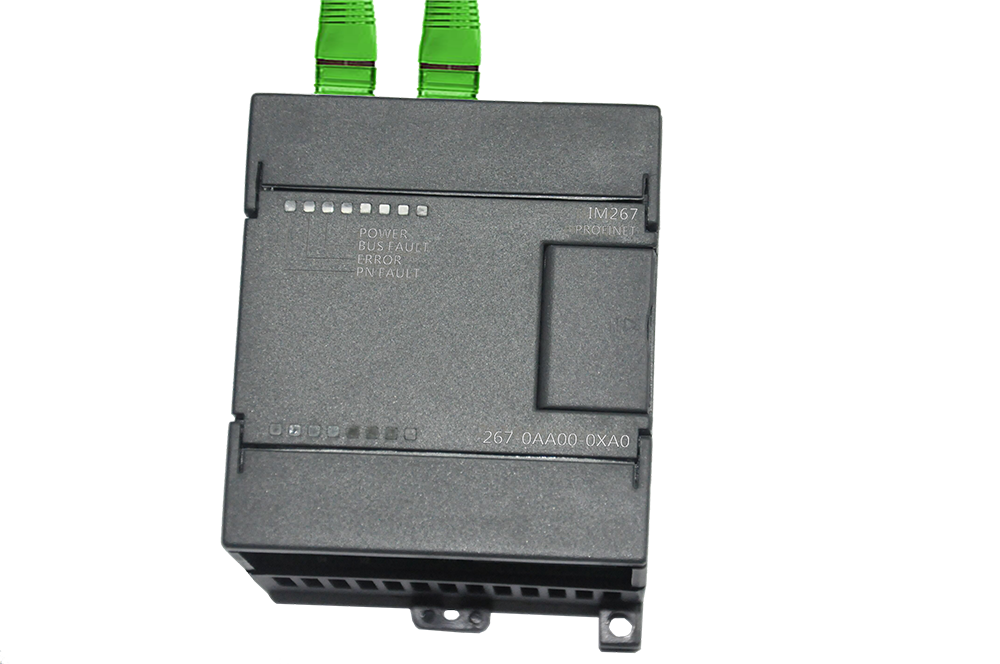

型号：IM267 profinet从站通讯接口模块

订货号：UN 267-0AA00-0XA0

IM267通讯接口模块是亿维自动化为楼宇暖通、水处理等自动化系统集成客户开发的一款分布式IO模块。它具备高速以太网通讯，支持Profinet从站通讯协议，可挂载在Profinet主站设备下，单个模块可以扩展7个UN200系列IO模块。产品特点： ① 高速以太网通讯。 ② 支持Profinet主从通讯协议。 ③ 应用灵活可扩展UN200系列模块。 ④组网方便支持多种网络结构。

在线咨询返回列表

产品参数

接线图

资料下载

尺寸图

产品信息
订货号	UN 267-0AA00-0XA0
尺寸(W×H× D)	71.2 × 80 × 62 mm
工作环境温度	0℃～＋60℃
防护等级	IP20
电源特性
电压范围	20.4-28.8V DC
最大电流	2A（模块通信端口的激活）
隔离	500V（输入电源与逻辑电路之间）
功耗	2W
LED指示灯定义
PN FAULT(红色)	ON：Profinet 总线通讯故障，未检测到网络
	Flashing：Profinet 总线通讯故障，未检测到主机
	OFF：无错误
ERROR（红色）	ON：软件组态与硬件组态不一致
	OFF：无错误
BUS FAULT(红色)	ON：模块数量为0 /通讯中模块丢失
	OFF：无错误
POWER(绿色)	ON：24VDC供电正常
	OFF：无供电
LAN1、2	ON：检测到交换机/PN主站的连接
(RJ45口绿色指示灯)	OFF：未检测到交换机/PN主站的连接
LAN1、2	ON：检测到交换机/PN主站的数据收发
(RJ45口黄色指示灯)	OFF：未检测到交换机/PN主站的数据收发
拓展I/O能力
I/O最大配置	模拟量最大配置可达112AI/28AQ
	数字量最大配置可达224DI/224DQ
拓扑结构	支持星形，树形，线形，环形
Profinet通讯口
通讯接口	1对RJ45以太网通讯口
数据传输速率	以太网传输速率为10Mbps
	Profinet传输速率为100Mbps，全双工
支持的以太网服务	Ping，arp，网络诊断（SNMP）/MIB-2，LLDP
发送周期	250μs~4ms
硬件组态功能
导入文件类型	Profinet从站设备GSD描述文件.XML格式，相关资料及使用说明请至亿维官方网站下载
PN从站	添加UniMAT Profinet从站接口模块后,支持7个UN200系列子模块的扩展(含标准数字量，模拟量，和温度模块)

名称

文件描述

文件格式

更新时间

预览/下载

UN 系列 PLC选型手册

UN PLC选型手册V2.7.3

pdf

2024.04.09

预览下载

IM267GSD文件

GSDML-V2.31

zip

2024.04.30

预览下载

UniMAT IM267应用手册

pdf

2024.04.30

预览下载
