一到变频器启动，PLC模拟量信号就乱跳，频率忽高忽低，废品率直接飙升……”
这是不是你在现场经常遇到的崩溃瞬间？
其实，你只需要一根RS485屏蔽线 + 简单的参数设置，就能解决这个行业老毛病。
今天，我们用亿维TK1000PLC和UV21变频器，手把手带你跑通Modbus RTU通讯控制——启停、调频、状态监控，一条指令全搞定，设备状态尽在掌握。
一
为什么选择亿维这套组合？
很多工程师在选择通讯方案时，都会担心稳定性、调试难度和成本。亿维TK1000 PLC+UV21 变频器的组合，完美解决了这些痛点：
通讯速率最高可达115200bp：实测通讯响应＜100ms。
封装好的通讯指令：填几个寄存器地址，就能读写，新手也能上手。
全数据透明化：启停、调速、电流、电压、故障码，一次性全读回。
性价比拉满：UV21内置标准Modbus RTU协议，无需通讯模块，0成本适配。

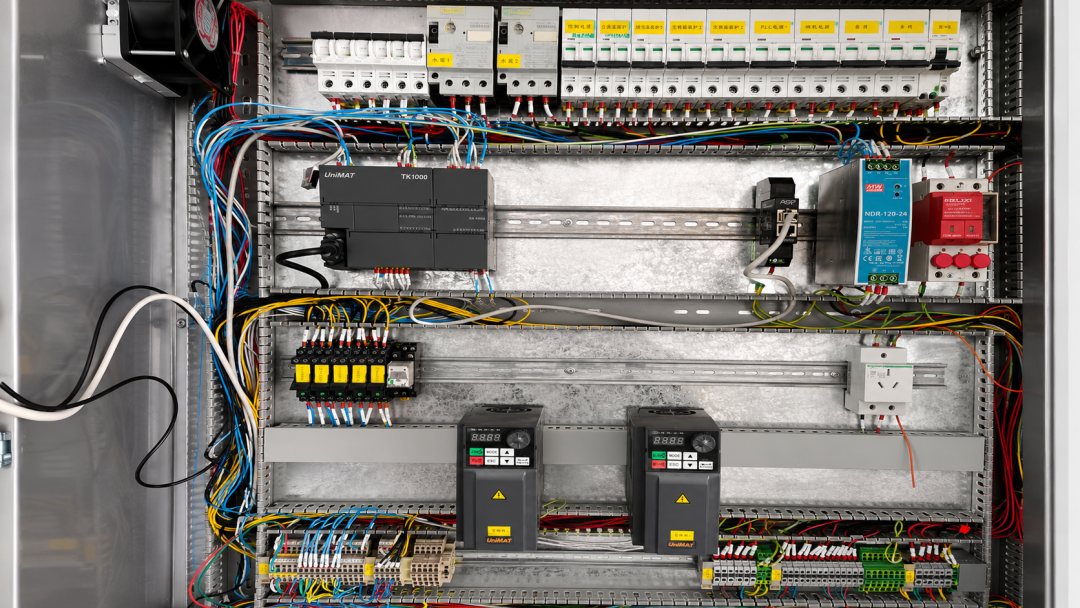

TK1000 PLC + UV21产品组合图
二
3步搞定 Modbus RTU 通讯
第一步——硬件接线：RS485手拉手
01
接口定义
| 设备 | 接口 | 引脚定义 |
|---|---|---|
| TK1000 PLC | COM0口 | A（+）、B（-） |
| UV21变频器 | RJ45口或端子排 | 485+ A、485- B |

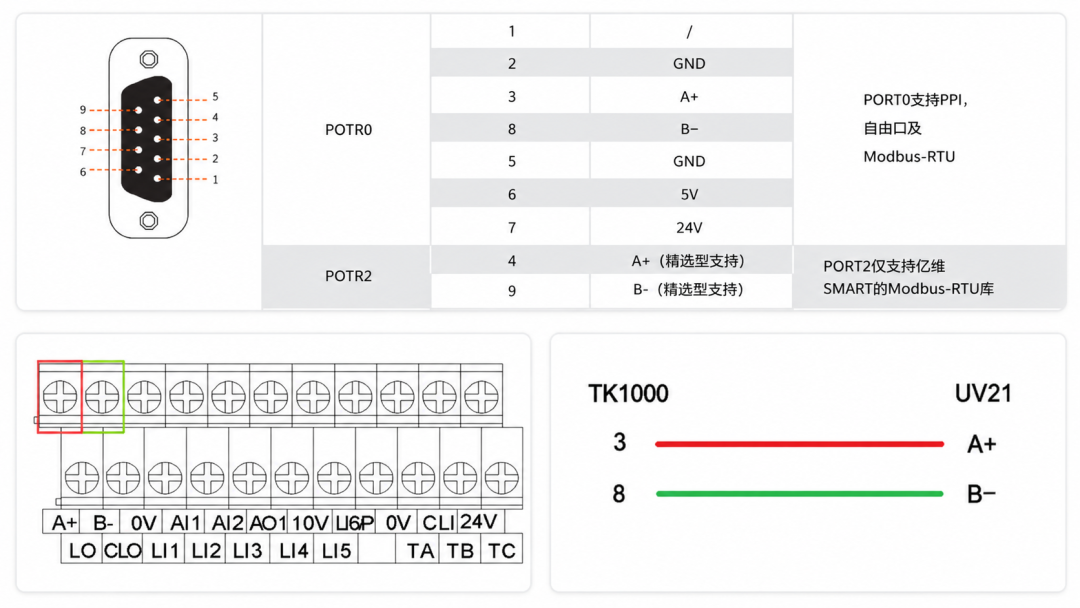

TK1000 PLC与UV21变频器接线示意图
02
多台通讯—记住“手拉手”，两头加电阻

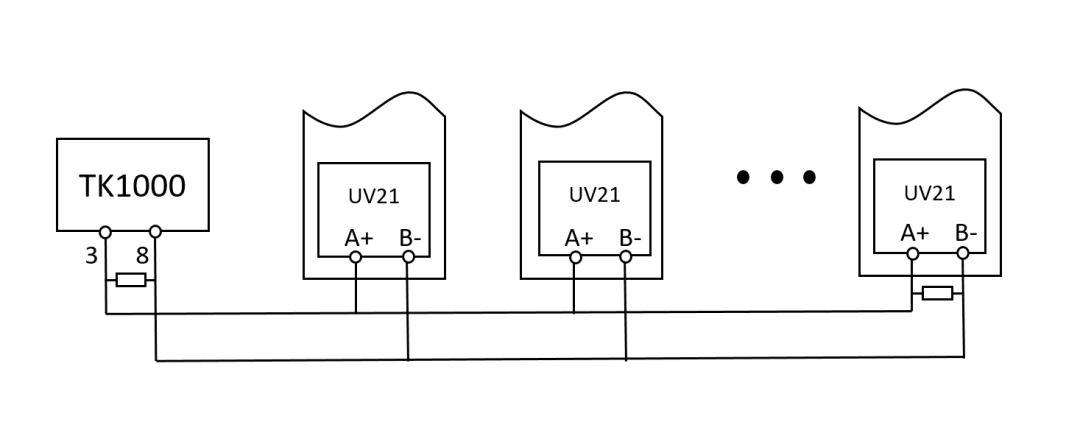

变频器手拉手接线图
关键要点：
·终端电阻：仅在链路首尾设备（PLC与最后一台变频器）启用120Ω终端电阻；
·地址唯一：每台变频器设置不同站号（1-31），避免通讯冲突。
接线检查口诀：A接A，B接B，首尾加电阻，站号不重复。
第二步——变频器参数：照着设，2分钟搞定
以UV21为例，按下表设置：
| 参数号 | 参数名称 | 设置值 | 说明 |
|---|---|---|---|
| F002 | 运行命令通道 | 2：串行通信 | 启停命令通讯给定 |
| F003 | 频率源选择 | 4：串行通信频率给定 | 频率指令通讯给定 |
| F800 | 波特率 | 0：9600bps | 与PLC端保持一致 |
| F801 | 校验 | 1：偶校验 | 与PLC端保持一致 |
| F802 | 从机地址 | 1 | 每台变频器唯一 |
| F804 | 通讯超时时间 | 1s | 超时未通讯则报警停机 |
关键提醒：PLC端的通讯格式（波特率、数据位、校验位）必须与变频器完全一致，否则会出现数据乱码或无法通讯。
第三步——PLC编程：三条指令实现完整控制
01
核心寄存器地址
（1）通信控制字（通信地址：FA05）
| Bit | 功能描述 | 0 | 1 | 默认值 |
|---|---|---|---|---|
| 0 | 点动 | 非点动 | 按点动频率 | 0 |
| 1 | 正转/反转 | 正转 | 反转 | 0 |
| 2 | 运行/停止 | 停止 | 运行 | 0 |
| 3 | 自由停车 | 无动作 | 自由停车 | 0 |
| 4 | 紧急停车 | 无动作 | 紧急停车 | 0 |
| 5 | 故障复位 | 无动作 | 复位 | 0 |
| 6 | 通过通信给定频率 | 禁用 | 启用 | 0 |
| 7 | 通过通信给定命令 | 禁用 | 启用 | 0 |
| 8 | 多段速位1 | OFF | ON | 0 |
| 9 | 多段速位2 | OFF | ON | 0 |
| 10 | 多段速位3 | OFF | ON | 0 |
| 11 | 多段速位4 | OFF | ON | 0 |
| 12 | 电机参数切换 | 第1电机参数 | 第2电机参数 | 0 |
| 13 | PI控制禁用 | 允许PID控制 | 禁止PID控制 | 0 |
| 14 | 加减速曲线切换 | 加减速曲线1 | 加减速曲线2 | 0 |
| 15 | 直流制动 | 无直流制动 | 直流制动起动 | 0 |
（2）通信频率设定（通信地址：FA08）
通信设定的运行频率数据采用十六进制表示：
• 计算公式：频率(Hz) × 100 = 设定值
• 示例：50Hz → 50 × 100 = 5000 → 十六进制 1388H
（3）运行状态反馈（通信地址：FD03）
| 通信地址 | 功能描述 | ||
|---|---|---|---|
| FD03/E000 | 实时运行状态监视 | ||
| Bit | 描述 | 0 | 1 |
| 0 | 保留 | - | - |
| 1 | 故障 | 无故障 | 已跳闸 |
| 2-8 | 保留 | - | - |
| 9 | 正转/反转 | 正转 | 反转 |
| 10 | 运行/停止 | 停止 | 运行 |
| 11-15 | 保留 | - | - |
02
编程示例（TK1000 PLC）
核心思路：初始化 → 写控制字+频率 → 读状态反馈

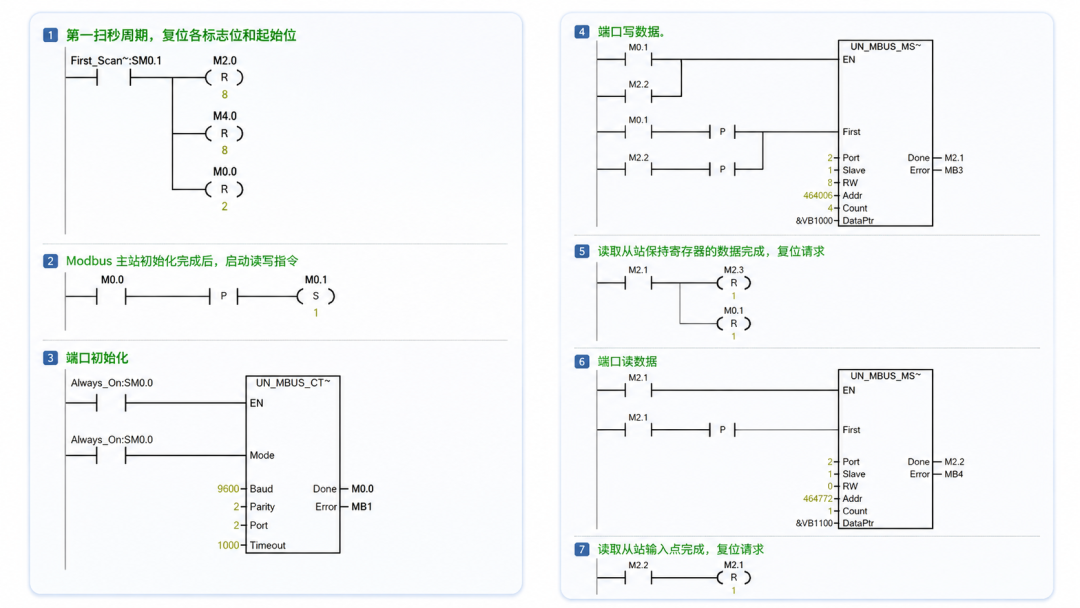

PLC梯形图流程示例
03

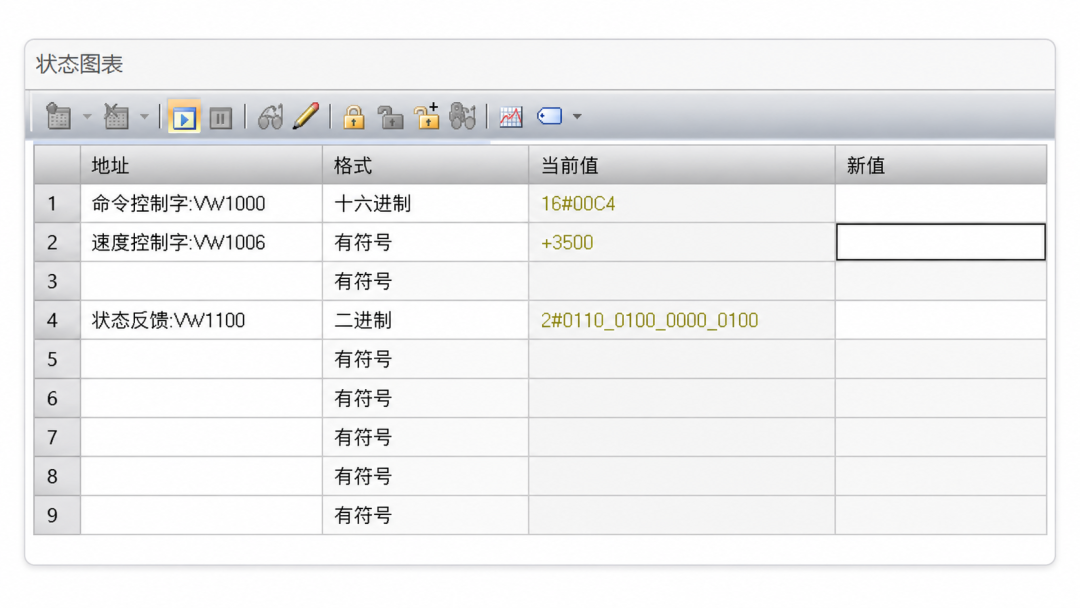

运行结果
三
常见故障：30秒快速定位
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 通讯无响应 | 接线错误、终端电阻未加、站号错误 | 1.核对A/B线交叉对接；2.首尾设备增加120Ω电阻；3.变频器站号与PLC指令一致 |
| 数据乱码、频率跳动 | 波特率/校验位不匹配、干扰大 | 1.检测两端通讯格式是否一致；2.使用屏蔽线、远离动力线 |
| 频率写不进、启停无效 | 寄存器地址错误、控制模式未设通讯 | 1.核对UV21和PLC的寄存器地址；2.检查变频器参数 |
| 偶发丢包、通讯中断 | 线缆破损、接地不良、超时时间过短 | 1.检查线缆；2.强化共地；3.加大超时时间 |
四
全方位降本增效，助力企业智造提速
成本：省掉模拟量模块、隔离器、大量电缆，成本大大降低；
⏱时间：布线简单、IO占用少、编程直观，调试周期大大缩短；
维护：故障点从几十个接线端子减少到一根总线；
扩展：加台变频器，改个站号就上线，无需改PLC程序。
五
典型应用场景
暖通空调：风机、水泵变频调速，恒温恒压控制；
包装机械：输送机、缠绕机速度控制；
市政污水：曝气泵、搅拌器变频控制，节能降耗；
小型加工设备：车床、铣床、砂轮机调速控制。
结语
亿维TK1000PLC + UV21变频器，用一根屏蔽线打通控制与驱动的经脉，让现场调试不再玄学，让设备运行稳如磐石。
