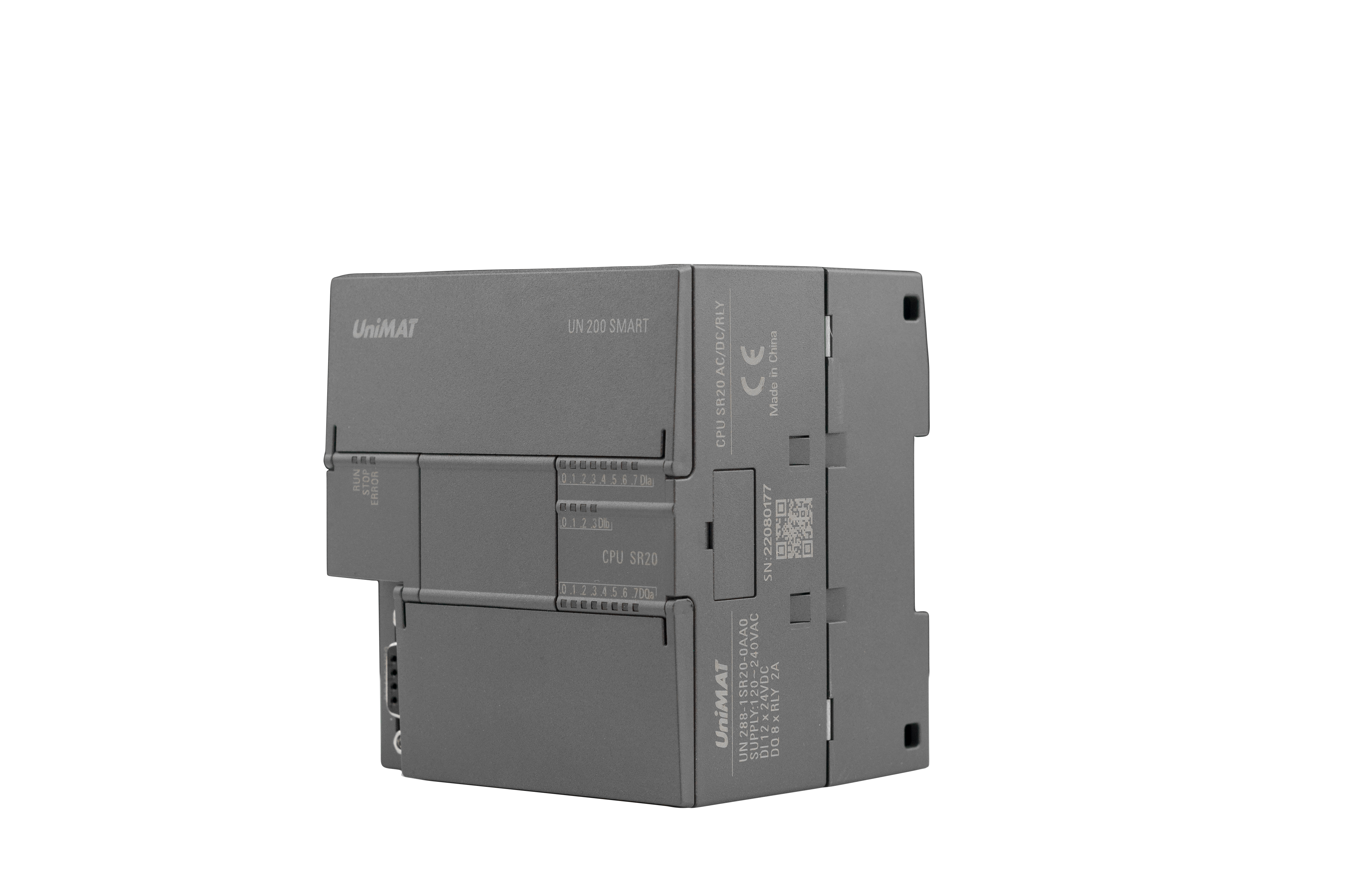

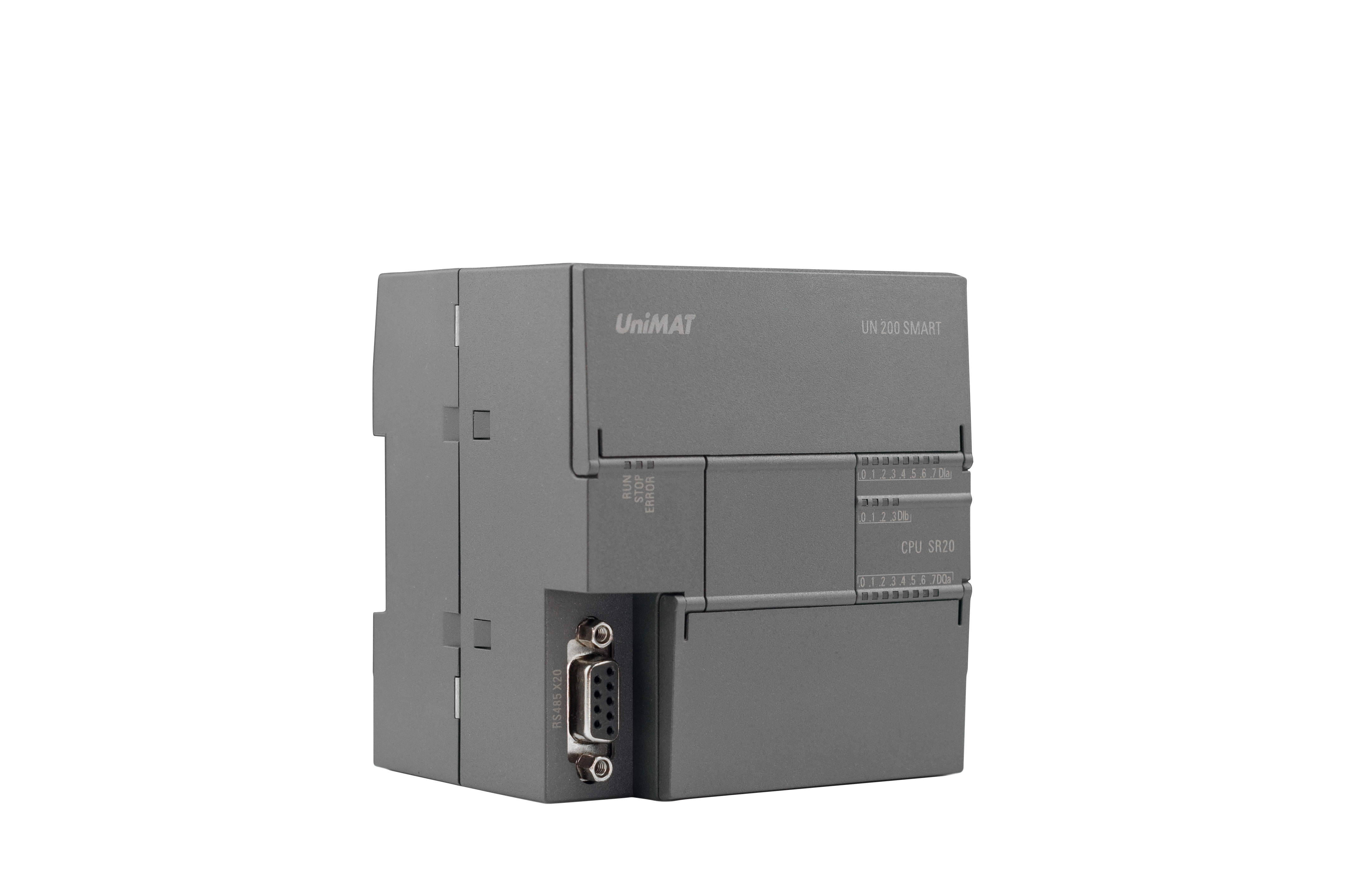

| 型号 | CPU SR20E CPU ST20E | |
| 订货号 | UN 288-1SR20E-0AB0 UN 288-1ST20E-0AB0 | |

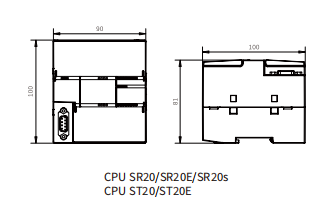

| 尺寸WxHx D(mm) | 90×100×81 | |
| 电源输入电压范围 | 85～264V AC 20.4～28.8V DC | |
| 电源输出电压范围 | 20.4～28.8V DC /额定输出电流(最大)300mA | |
| 数字输入电流消耗 | 所用的每点输入4 mA | |
| CPU特征 | ||
| 用户储存器 | 32KB程序存储器/12KB数据存储器/12 KB保持性存储器 | |
| 板载数字I/0 | 12点输入/8点输出 | |
| 模块扩展 | 最多6个扩展模块 | |
| 信号板扩展 | 支持1个SB信号板 | |
| 高速计数器 | 单相：4路60 KHz /AB相位：1路30 KHz | |
| 通信 | ||
| 端口数 |
以太网：1个PG通信，OUC+PUT/GET+HMI共享11个/串行端口：2个RS485(自带PORTO和PORT PORT2不支持PPI,支持亿维modbusRTU库/可通过SB卡扩展1个端口：PORT1 |
|
| 编程设备 | 串行端口：1个连接，以太网口：1个连接 | |
| CPU(PUT/GET) | 以太网：(总数8)可自动配置7个 | |
| 数字输入 | ||
| 输入点数 | 12 | |
| 类型 | 漏型/源型 | |
| 额定电压 | 3.9mA时24V DC,额定值(不支持5V) | |
| 允许的连续电压 | 最大30V DC | |
| 逻辑1信号(最小) | 2.4 mA时15V DC | |
| 逻辑0信号(最大) | 1 mA时5V DC | |
| 滤波时间 | 支持0、6.4ms和12.8ms | |
| 数字输出 | ||
| 输出点数 | 8 | |
| 类型 | 继电器、干触点 晶体管 | |
| 电压范围 | 5～30V DC /或5～250 V AC 20.4～28.8 V DC | |
| 每点的额定电流(最大) | 2.0 A 0.5 A | |
