型号 |
CPU SR20s CPU SR30s |
|
|
订货号 |
UN 288-1SR20s-0AB0 UN 288-1SR30s-0AB0 |
|
|

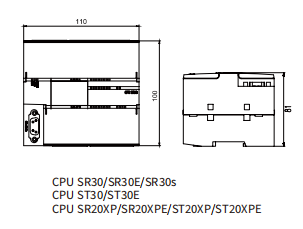

尺寸 W x H x D（mm） |
90 x 100 x 81 |
110 x 100 x 81 |
|
电源输入电压范围 |
85 ~ 264V AC |
|
|
电源输出电压范围 |
20.4 ~ 28.8V DC / 额定输出电流（最大）300mA |
|
|
数字输入电流消耗 |
所用的每点输入 4 mA |
|
|
|
||
|
用户储存器 |
32KB 程序存储器/ 12KB 数据存储器/12 KB 保持性存储器 |
32KB 程序存储器/ 16KB 数据存储器/12 KB 保持性存储器 |
|
板载数字 I/O |
12 点输入 / 8 点输出 |
18 点输入/12 点输出 |
|
模块扩展 |
不支持 |
|
|
信号板扩展 |
支持1个SB信号板 |
|
|
高速计数器 |
单相：4 路 60 KHz / AB相位：1 路 30 KHz |
|
|
|
||
|
端口数 |
以太网：1个PG通信，OUC+PUT/GET+HMI共享11个 / 串行端口：1（RS485） 扩展端口：可选485 SB卡*1（PORT1） |
|
|
编程设备 |
串行端口：1 个连接，以太网口: 1 个连接 |
|
|
CPU（PUT/GET） |
以太网：（总数8）可自动配置7个 |
|
|
|
||
|
输入点数 |
12 |
18 |
|
类型 |
漏型/源型 |
|
|
额定电压 |
3.9mA 时 24 V DC，额定值 (不支持5V) |
|
|
允许的连续电压 |
最大 30 V DC |
|
|
逻辑1信号（最小） |
2.4 mA 时 15 V DC |
|
|
逻辑0信号（最大） |
1 mA 时 5 V DC |
|
|
滤波时间 |
支持0、6.4ms和12.8ms |
|
|
|
||
|
输出点数 |
8 |
12 |
|
类型 |
继电器，干触点 |
|
|
电压范围 |
5 ~ 30 V DC 或 5 ~ 250 V AC |
|
|
每点的额定电流（最大） |
2.0 A |
|
