经典型CPU

  • 型号:CPU ST30

    订货号: TK1001-ST30-DC
  • 产品参数

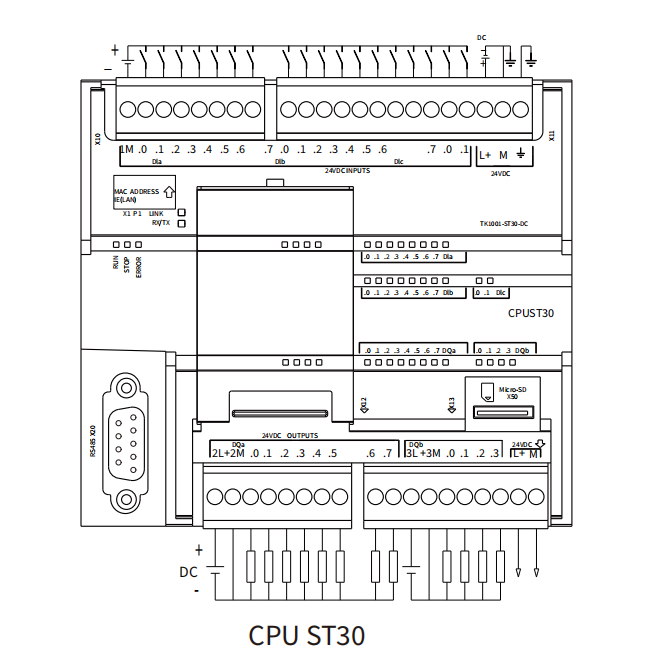

  • 接线图
  • 资料下载

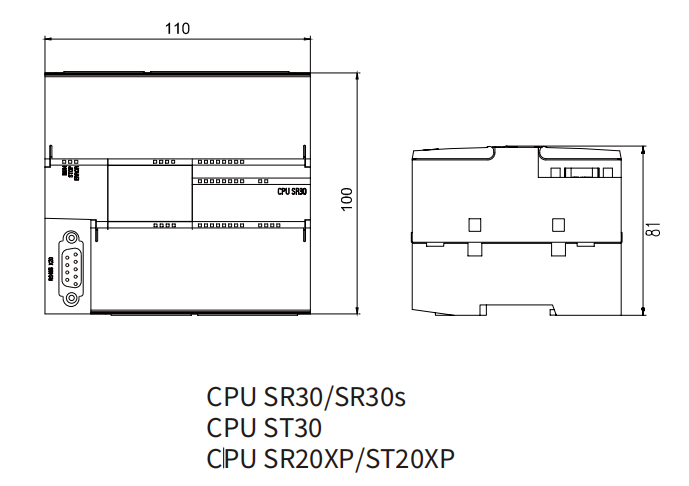

  • 尺寸图
  • 型号 CPU ST30
    订货号 TK1001-ST30-DC
    尺寸W*H*D(mm) 110*100*81
    电源输入电压范围 20.4~28.8V DC
    电源输出电压范围 20.4~28.8V DC /额定输出电流(最大)300mA
    数字输入电流消耗 所用的每点输入4mA
    CPU特征
    用户储存器 64KB程序储存器/32KB数据存储器/12KB保持性存储器
    板载数字I/O 18点输入/12点输出
    模块扩展 最多8个扩展模块
    信号板扩展 支持1个SB信号板
    高速计数器 单相:4路60 KHz /AB相位:1路30 KHz
    通信
    端口数 以太网:1个PG通信, OUC+PUT/GET+HMI共享15个/串行端口:2个RS485(自带PORTO和PORT2)PORT2不支持PPI,支持亿维modbusRTU库/可通过SB卡扩展1个端口: PORT1
    编程设备 串行端口:1个连接,以太网口:1个连接
    CPU(PUT/GET) 以太网:(总数8)可自动配置8个
    数字输入
    输入点数 18
    类型 漏型/源型
    额定电压 3.9mA时24VDC,额定值(不支持5V)
    允许的连续电压 最大30VDC
    逻辑1信号(最小) 2.4 mA时15VDC
    逻辑0信号(最大) 1 mA时5VDC
    滤波时间 支持0、6.4ms和12.8ms
    数字输出
    输出点数 12
    类型 晶体管
    电压范围 20.4~28.8VDC
    每点的额定电流(最大) 0.5 A
